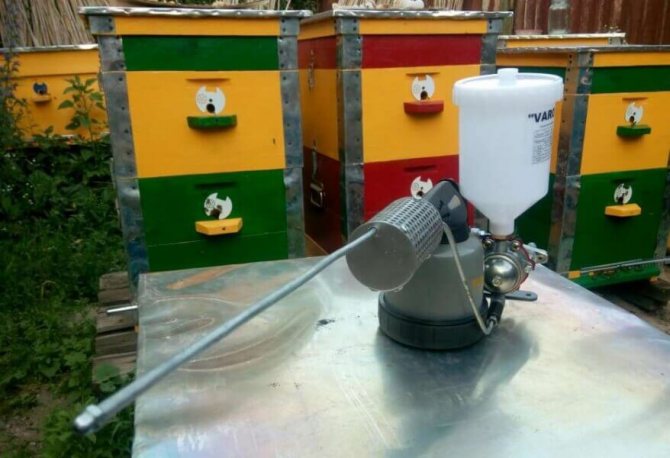

Описание и характеристики устройства

Краткая характеристика оборудования

Принцип работы дымовой пушки весьма простой. Он основан на подогревании с испарением необходимого лекарственного препарата, смешанного с растворителем химическим. Данные манипуляции проводят для лечения пчел, чаще всего, весной. Если правильно приготовить лекарственный раствор, то в нем будет содержаться достаточное количество активных препаратов, комбинированных со специальными раздражающими элементами.

Занимаясь производством чистой медовой продукции, вместо химикатов можно применить тимол или щавелевую кислоту. Пушка претерпела множество модернизаций, доработок. По этой причине можно не сомневаться в ее эффективности, экономности.

Размеры устройства для лечения пчел не слишком большие:

• высота – 300 миллиметров;
• вес – около двух килограммов;
• длина — 470 миллиметров;
• ширина – около 150 мм;
• не менее 100 п/с за 30 минут воздействия.

Прибор для обработки пчел весной состоит из следующих элементов:

• форсунка;
• фильтр и насос;
• газовая горелка, крышка для бачка;
• насосная ручка, чтобы раскачивать смесь;
• поджиг газа, а также кран для его подачи;
• бачок для смеси;
• разжигатель температурный;
• болт;
• кольцо прижимное.

Дымовые пушки продаются в любом специализированном магазине – для пчеловодов. Устройство похоже на небольшой опрыскиватель или пульверизатор, только вместо жидкостей он распыляет их пары. Дымовая пушка, реализуемая магазинами, комплектуется:

• баллоном, емкостью 190 г;
• керосином (1 л);
• инструкцией.

Принцип работы устройства

Конструкция дымовой пушки достаточно проста. Лекарство подается из баллона по трубке, часть которой имеет форму спирали (именно последняя нагревается газовой горелкой). Нагретый раствор испаряется и подается непосредственно в улей. По аналогии с дымарями этот пар часто называют дымом, хотя, по сути, речь идет скорее об ингаляторе.

Конструкция дым-пушки (дымовой пушки)

• подается газ;
• поджигается горелка;
• посредством специальной ручки подается пар.

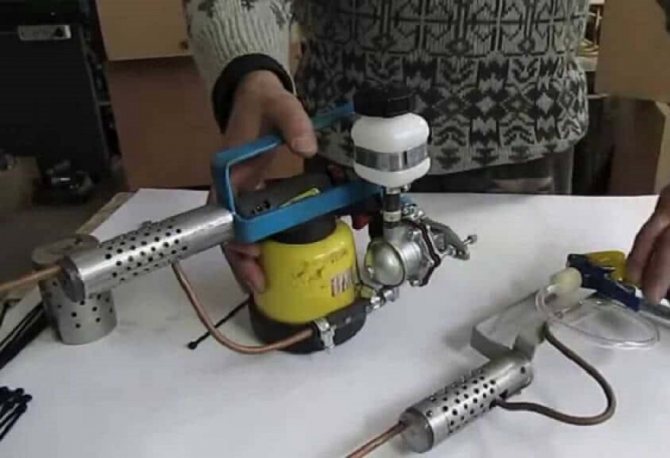

Самодельная дым-пушка Мнение эксперта

Пономарев Сергей Степанович

Пчеловод с 30-летним опытом, кандидат технических наук

В результате описанных выше действий в трубку подается лекарственная смесь. На том участке, что имеет форму спирали, смесь нагревается и превращается в пар. Объем и скорость подачи можно регулировать, нажимая на ручку. Для регулировки максимального выхода предусмотрен специальный болт.

Конец трубки Варомора вводится в леток пчелиного домика, после чего пасечник нажимает на ручку:

• два раза, если применяется готовый препарат;
• пять раз, если для обработки используется тимол или щавелевая кислота.

В итоге каждый улей обрабатывается необходимым количеством пара. Затем трубка вынимается, и можно переходить к следующему.

Принцип действия

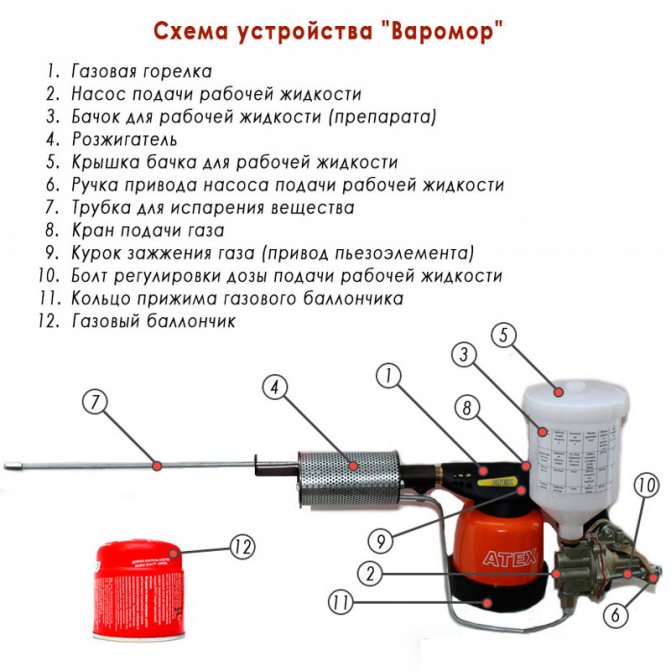

Как устроен Варомор .

Во время медосбора Варомор можно заправлять экологически чистыми препаратами, например щавелевой кислотой или тимолом, не используя химические средства. Борьба с клещом в таком случае также будет эффективной. Полученная продукция пчеловодства будет использоваться без дополнительных ограничений.

Что уж говорить о владельцах больших пасек с огромным количеством ульев. Раньше борьба с паразитом варроа отнимала много времени и сил. Теперь, с появлением Варомора, все гораздо проще и легче. Достаточно нескольких часов для борьбы с недугом, и у пасечника полно свободного времени.

ВАЖНО! Варомор – находка для пчеловодов, имеющих большую пасеку.

Перед применением Варомора следует досконально изучить инструкцию по эксплуатации и сборке. Все работы по сборке аппарата следует проводить на улице, ведь в его состав входят газовые элементы, работать с которыми в помещении строго запрещено.

Как добиться обильного дымовыделения у дым-пушки Варомор

Интенсивность образования клубов дыма у «Варомор» зависит от правильного использования. Перед окуриванием пчел дым-пушка должен минимум 2 минуты прогреться. Когда горелка «Варомора» раскалится, ручкой насоса подают раствор. Один ход рукоятки подает в систему 1 см 3 жидкости. Для увеличения порции дыма вновь отжимают ручку «Ворамора» на себя до упора и подают ее вперед.

Причины неисправности дым-пушки Варомор и возможности их устранения

Если из дым-пушки «Варомор» мало дыма, то можно предположить, что забился насос или подающие каналы. Такая поломка чаще всего распространена, когда заливают не фильтрованный раствор для пчел. Заиливание твердыми отложениями происходит при игнорировании промывки системы «Варомора» после окуривания пчел.

Чистить каналы и насос дым-пушки сложно. Не допустить поломки помогает промывка системы «Варомора» керосином после каждой обработки пчел.

Процесс эксплуатации пушки по обработке пчел

Непосредственно перед применением пушки по обработке больных пчел, вам будет необходимо провести предварительные работы по сбору дым пушки. Не забудьте, что проводить их следует на открытом воздухе, так как вы будете работать с газовыми элементами.

1. Первым шагом станет установка газового баллончика на отводящееся ему место. Аккуратно отвинтите прижимное кольцо баллона (12), после чего по часовой стрелке прокрутите кран подачи газа (8). Выступающей стороной вставьте газовый баллончик (13) в нижнюю часть горелки (1).
2. Теперь следует вращать прижимное кольцо по резьбе, пока не произойдет протыкание внутренней иголкой устья баллончика. Не нужно опасаться утечки газа из баллона: инструмент в состоянии без дефектов не допустит этого.

Основы конструирования радиальной медогонки

Если вы в процессе работы полностью израсходовали газ, то заправлять пустой баллон не следует – его конструкция предусматривает одноразовое использование. Посетите специализированный магазин, где приобреталась пушка по обработке пчел, и купите новый газовый баллон.

Обработка пушкой варомор

Принцип работы

Сначала в пушку устанавливают баллон с газом, обязательно выпуклой стороной.

Далее работа устройства проходит поэтапно:

1. Открывают кран для подачи газа, зажигают горелку нажатием курка.
2. Газ проходит в горелку и нагревает спираль трубы, подающей препарат.
3. Как только горелка достаточно разгорится, по спиральной трубке с помощью рычага подачи порциями поступает лекарственный препарат.
4. Конечный этап — выход лечебного дыма из сопла.

Порция дымных клубов зависит от используемого вещества:

• в случае с химическими средствами достаточно трёх клубов;
• при применении органических кислот — пяти порций.

Клубы дыма вызывают у насекомых нервное раздражение, которое заставляет их быстро шевелиться. Из-за интенсивного движения паразиты слетают с пчелиных тел.

Виде: обработка пчёл дым-пушкой

Как опрыскивать пчелиные семьи

Для начала проведения окуривания больных ульев вам необходимо залить приготовленный заранее активный раствор в бачок (3). Для этого аккуратно открутите с нее крышку (5) и проведите процедуру залива. Не забудьте по завершении вернуть крышку на место.

Когда этот этап пройден, осторожно откройте газовый кран (8). Для этого необходимо повернуть ручку крана против часовой стрелки.

Теперь нажимаем кнопку поджига (9) чтобы запалить фитиль. Внимательно отрегулируйте напор пламени, чтобы его край не выступал за защитный контур температурного разжигателя. Следует дать пушке несколько минут на разогрев до нужной температуры.

По истечении этого времени начинайте с помощью ручки насоса (6) подавать рабочую жидкость в систему нагрева. Не забывайте отодвигать ручку на себя до максимального упора, ведь жидкость начинает подаваться в систему при ее обратном ходе. Учтите и тот факт, что полное отжатие ручки один раз подаст в систему 1 см3 активной смеси.

Когда из носика форсунки (7) начнут исходить стойкие густые пары дыма, можете приступать непосредственно к окуриванию. Для этого следует ввести форсунку непосредственно в нижний леток пчелиного улика и подать несколько клубов дыма (для смеси №2 и №3 разовая доза составляет 1-2 выпускания дыма, для смеси №1 – 4-5 выпусканий).

Когда пушкой были окурены все необходимые пчелиные семьи, или в рабочем бачке закончилась смесь, аккуратно закройте кран подачи газа в систему.

Когда применяется

Для того, чтобы получить максимальный результат от применения лекарства, следует проводить терапевтические мероприятия весной – начале лета. Прежде чем обработка пчел от клеща начнется, следует из улья убрать весь мед. Использование химикатов негативно сказывается на состоянии человека.

Это значит, что при опрыскивании пчелиных сот в домике не должно быть.

Опытные пчеловоды советую учесть следующие моменты, когда будет происходить работа:

• Применение лекарственного средства проводится в вечернее время, когда все пчелы вернулись домой, не собираются вылетать дальше;
• Обращать внимание на ветер. Если его нет, тогда можно смело окуривать пчел дымом, при этом не накрывать домики. Если на улице ветер, тогда для того, чтобы средство оставалось внутри, а не выветрилось, летки в строении закрывают, стараются укрыть дополнительно полиэтиленовой пленкой. Достаточно 30 минут, чтобы средство начало действовать, можно убирать целлофан, открывать летки;
• Проверить наличие расплода. Если есть, тогда распыление делится на два захода. Между впрысками пара должно пройти 10 минут. Для получения результата следует повторить обработку не раньше чем через 24 часа. Указанные манипуляции позволяют убрать клещей с растущего расплода.

Также опытные пчеловоды рекомендуют делать профилактические процедуры для пчел осенью, в целях подготовки улья к зимовке. Таким образом, уничтожаются вредители, которые располагаются рядом с летком или непосредственно на нем.

При этом следует обратить внимание на температуру окружающей среды, когда проводится обработка пчел дым-пушкой осенью. На улице не должно быть холоднее, чем 2-8 градусов.

Лечение пчел дым-пушкой

Лечение пчел дым-пушкой происходит в следующей последовательности:

1. Откручивают на «Вароморе» крышку заливного бачка. Заливают отфильтрованный лечебный раствор для пчел. Крышку возвращают на свое место. Проверяют отсутствие протекания жидкости.
2. Проворачиванием рукоятки крана влево открывают газовый баллон. Нажатием на курок осуществляют розжиг запальника. Горение дым-пушки регулируют так, чтобы пламя не вылетало за пределы горелки.
3. «Варомор» прогревают минимум 2 минуты. С опытом готовность дым-пушки к работе определяется интуитивно.
4. После разогрева ручкой насоса нагнетают лечащий раствор для пчел в систему. С одним ходом рукоятки подастся 1 см 3 жидкости. Когда из форсунки дым-пушки пойдет густой пар, приступают к окуриванию пчел.
5. Носик «Варомора» вводят в улей через леток на глубину до 3 см. При использовании раствора для пчел №1, выпускают от 4 до 5 клубов пара. Если используются растворы для пчел №2 или №3, делают 1-2 впускания дыма.
6. По завершении окуривания пчел газовый кран дым-пушки закрывают.

Пчел окуривают за 45 суток до первой выкачки меда, а также через 7 суток после завершающей сезон откачки. При наличии в улье расплода пчел, проводят 4 окуривания через каждые трое суток. Осенью дым-пушкой окуривают пчел при температуре +2-8 о С.

Дым — пушка для окуривание пчел от варроатоза «Варроед» с газовым баллоном

Дым — пушка для окуривание пчел от варроатоза «Варроед» с газовым баллоном

Размеры (мм)

: 500×250×200.

Вес (кг):

• 1,75 — в снаряженном виде,
• 1,15 — без баллона.

Материалы и элементы, используемые при изготовлении товара

: дым — пушка «Варроед» состоит из:

• газовая горелка;
• кнопка зажжения газа (привод пьезоэлемента);
• кран подачи газа;
• насос подачи рабочей жидкости;
• бачок для рабочей жидкости;
• разжариватель;
• форсунка;
• ручка привода насоса подачи рабочей жидкости;
• болт регулировки количества подаваемой рабочей жидкости;
• газовый баллончик.

Горелка оснащена быстрозажимным креплением газового баллона и пьезоподжигом. Для работы горелки необходимо использовать стандартные газовые баллоны с кольцом-держателем. Может комплектоваться любой газовой горелкой диаметром сопла не более 28мм.

Описание:

дым — пушка «Варроед» используется для окуривания медоносных пчел при варроатозе. Принцип работы базируется на высокотемпературном испарении раствора определенного действующего вещества (амитраз, флювалинат, тау-флювалинат, тимол, щавелевая кислота и др.) с растворителем (очищенным керосином, этиловым спиртом 96%, водой и др.).

Интенсивное дозированное испарение действующего вещества в сочетании с сильным раздражающим эффектом (интенсивное движение пчел, приводящее к лучшему осыпанию клещей), вызванное испарением растворителя, дает высокую эффективность обработок.

Подготовка прибора к работе.

Перед началом эксплуатации Дым — пушки «Варроед» следует проверить дозировку подачи рабочей жидкости. Для этого необходимо залить в бачок для рабочей жидкости (5) 50-60гр. обычной воды. С помощью ручки (8) сделать несколько нажатий (ручку привода следует оттягивать до упора), подача жидкости осуществляется при отпускании ручки. При этом прибор должен за 1 качок выдавать 1 см3. жидкости. Если этого не происходит, следует отрегулировать подачу жидкости с помощью болта регулировки количества подаваемой рабочей жидкости (9).

Приготовление рабочих растворов осуществляется согласно рекомендуемым пропорциям, в количествах и сочетаниях, отмеченных в таблице.

№	Название препарата	Действующее вещество	Количество препарата	Объем растворителя	Объем рабочего раствора, мл	Для обработки п/с, шт.
1	Бисанар	щавелевая кислота, тимол	15 гр. щавелевой кты, 15 гр. тимола	100 мл этилового спирта (40-50°С)	120 мл	25
2	Бипин, Бипин-Т, Апитак, Тактик	амитраз	5 мл	100 мл очищенного керосина	105 мл	50
3	Клартан, Бивароол	тау-флюванилат	5 мл	100 мл воды	105 мл	50

Порядок приготовления рабочих растворов:

Общее количество приготовления выбранного рабочего раствора, для обработки нужного количества пчелиных семей, рассчитываем в соответствии с количеством пчелиных семей на пасеке и норм расхода рабочих растворов исходя из рекомендаций в указанной выше таблице.

• Приготовление рабочего раствора №1 — до нужного количества этилового спирта 96% добавляем соответствующее количество щавелевой кислоты, помешивая, подогреваем на водяной бане (40-50°С) до полного растворения кристаллов кислоты. К полученному раствору добавляем тимол, помешиваем до полного растворения. Рабочий раствор отмеченного состава хорошо испаряется без образования кристаллов щавелевой кислоты в системе или трубке во время обработок. Сохраняет свои свойства 2-3 недели.
• Приготовление рабочего раствора №2 — нужное количество препарата «Бипин», «Бипин-Т» или «Тактик» добавляют к соответствующему количеству очищенного керосина. При этом должен образоваться однородный раствор белесоватого оттенка без осадка. Свои свойства рабочий раствор №2 хранит несколько месяцев.
• Приготовление рабочего раствора №3 — до нужного количества воды добавляем соответствующее количество «Клартан», подогреваем на водяной бане (40-50°С) до полного растворения. Такой рабочий раствор необходимо готовить непосредственно перед использованием. Остатки рабочего раствора №3 не следует хранить в рабочей системе устройства, а при повторном использовании рекомендуется профильтровать.

Порядок обработки пчелиных семей Дым — пушкой «Варроед»:

• Профильтровав приготовленный рабочий раствор, открываем крышку и заливаем полученную рабочую жидкость в бачок для рабочей жидкости (5).

Открываем кран подачи газа (3), вращая ручку крана против часовой стрелки. Зажигаем пламя газовой горелки, нажатием кнопки зажжения газа (2). Регулируем нужный (оптимальный) режим подачи газа. Пламя горелки не должно выступать над внешним защитным контуром разжаривателя

• Через 1-2 минуты ручкой привода насоса подачи рабочей жидкости (8) закачиваем в систему рабочую жидкость до появления стойких клубов дыма из сопла форсунки (7). При этом ручку привода следует оттягивать за собой до упора. Подача жидкости осуществляется при отпускании ручки. Дозатор отрегулирован для подачи 1см3 рабочей жидкости.
• Вводим форсунку в нижней леток на глубину 1-3 см. Подаем в гнездо семьи 1-2 клуба дыма при использовании в качестве действующего вещества амитраз или тау-флюванилата. И 4-5 клубов дыма в случае использования щавелевой кислоты с тимолом (рекомендуется не использовать рабочий раствор №1 во время наличия в гнезде пчел молодой неплодной матки, а также при температуре воздуха более 30°С. Опыты по использованию рабочего раствора №1 в безрасплодный период осени и при низких температурах не проводились).
• По завершению обработки закрываем кран подачи газа. В летний период обработки разрешено проводить только после последней откачки меда, или за 45 дней до первой откачки меда, отбора перги или за 7 дней до сбора пыльцы. Обработка пчелиных семей проводится прямо в улье, в вечернее время, когда летные пчелы возвратились из поля. В спокойную безветренную погоду закрывать летки при обработках не нужно. Тогда, как в ветреную погоду желательно летки на 15-20 минут прикрывать до прохода 1-2 пчел.

При наличии расплода в гнезде обработки проводят 4 раза с интервалом 3 дня. Соблюдение интервала летних обработок (обусловленный биологией клеща Варроа) — важное условие для уничтожения клеща, выходящего из расплода.

В безрасплодный осенний период обработку желательно проводить при температурах воздуха 2-8°С. При этих условиях весь клещ, который осыпался, не имея контакта с пчелами — погибает. Обработки достаточно проводить 1-2 раза с интервалом 3-4 дня. Клубы дыма желательно вводить в гнездо пчел с экспозицией 5-10 мин. для разрыхления клуба пчел и улучшения контакта всех пчел семьи с дымом.

Перед и после заключительных осенних обработок, пчелиные семьи следует обязательно проверить на предмет заклещенности.

Техника безопасности при пользовании устройством:

• Пользование устройством требует соблюдения правил безопасности при работе с газобаллонным оборудованием, и легковоспламеняющимися веществами.
• Не допускать механических повреждений устройства. Это может привести к потере его герметичности и возможной утечки газа или рабочей жидкости.
• Запрещается во время работы принимать еду, пить, курить.
• Пытаться не вдыхать образующийся при работе дым. При окуривании пчел необходимо двигаться против ветра. Целесообразно использовать противогазы или газозащитные респираторы типа «Тополь А1» или «Тополь Е1» для защиты органов дыхания.
• Перевозить устройство следует в герметической упаковке в багажном отделении автомобиля. Хранить — в нежилых помещениях, которые хорошо проветриваются.
• При появлении дефектов, связанных с работой газовой горелки, необходимо обратиться к специалистам по обслуживанию газового оборудования.

Техническое обслуживание устройства:

Все узлы и разъемы устройства загерметизированы, поэтому не рекомендуется их без потребности разбирать. При использовании рабочей жидкости №1 для предупреждения образования накипей внутри трубки, рабочую систему устройства следует периодически промывать (прокачивать в рабочем режиме) раствором воды со столовым уксусом (100 гр. воды / 1 столовая ложка уксуса).

Фильтр дозатора рабочей жидкости находится в корпусе дозатора под расширительным бачком для рабочей жидкости. Для его очистки необходимо открутить резьбовое соединение с вмонтированным фильтром рабочей жидкости и прочистить фильтр.

В случае перехода работы устройства на рабочий раствор с другим действующим веществом систему желательно промыть небольшим количеством растворителя, который будет использоваться в следующем рабочем растворе без действующего вещества.

Перед длительным хранением для предотвращения окисления поверхностей всю рабочую систему устройства следует обязательно промыть большим количеством обычного керосина. Это обеспечит его долговременную и бесперебойную работу.

Основные технические данные:

• Производительность работы 400 — 600 пчелосемей в час
• Эффективность обработки (амитраз) за весь период обработки достигает 99,7%…100%.

Гарантийный срок — 12 месяцев.

Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в состав, модификацию и конструкцию изделия, цветовую гамму или технологию изготовления.

Правила безопасности

Эксплуатируя «Варомор», как и любое другое устройство, необходимо строго соблюдать правила безопасности. Отметим основные моменты безопасного пользования пушкой:

• Внимательно соблюдайте общие правила при работе с газовыми приборами;
• Не используйте поврежденную пушку для обработки пчел. Вы можете пострадать, если произойдет выброс газа или смеси;
• Не употребляйте пищу, еду и не курите при эксплуатировании пушки и обработки пчел;
• Используйте индивидуальные средства респираторной защиты. Во время окуривания ульев становитесь против движения ветра;
• Хранится пушка в помещениях хозяйственного назначения, которые снабжены доступом свежего воздуха.

Если вы заметили неисправности в работе газовой горелки, то не пытайтесь исправить поломку самостоятельно. Обязательно обратитесь в сервисный центр.

Меры предосторожности:

• Во время работы газового прибора соблюдайте общепринятые меры безопасности

• Запрещается использовать пушку с явными механическими повреждениями. Это может привести к печальным последствиям – жертвами неприятностей можете стать вы и ваши родственники.
• Запрещается принимать любую пищу, употреблять воду и курить при использовании Варомора.
• Пользоваться респираторами и другими средствами защиты.
• Стоять против ветра. Во время окуривания пчел стараться не вдыхать воздух из пушки.
• Хранить Варомор следует в специальных помещениях, с достаточным поступлением воздуха.

ВАЖНО! При обнаружении неисправностей в работе газового оборудования обязательно обратитесь в сервис. Не пытайтесь исправить ситуацию самостоятельно. Особенности и польза бортевого пчеловодства

Обслуживание дым пушки

Чтобы ваша пушка прослужила вам как можно дольше, соблюдайте правила эксплуатации:

1. Не разбирайте инструмент без острой необходимости и специальных знаний, так как все рабочие узлы в пушке загерметизированы;
2. Если вы используете в работе активную смесь №1, то не забывайте периодически промывать в рабочем режиме систему с использованием раствора столового уксуса. Это поможет избежать образования накипи внутри шлангов;
3. Периодически очищайте встроенный фильтр (14);
4. При смене вида рабочей жидкости и перед тем, как пушка будет законсервирована на длительное хранение, обязательно промойте систему в рабочем режиме при помощи очищенного керосина.

Правила безопасности в использовании

Важно ознакомиться с правилами безопасности и некоторым нюансами в работе с дым-пушкой, поскольку кислоты и химические препараты токсичны и опасны для здоровья человека.

Итак, несколько рекомендаций:

1. Раствор для обработки готовят непосредственно перед процедурой — долго он не хранится.
2. В рабочей смеси «Бипина» не должно быть осадков, её цвет — мутно-белый. В другом случае вещество лучше вылить, чтобы не причинить вред насекомым.
3. Во время работы с пушкой нельзя курить, находиться рядом с открытым огнём.
4. Каждый раз перед заправкой устройства нужно убедиться в его целостности.
5. Не следует разбирать окуриватель самостоятельно, если вы не специалист.
6. Хранить прибор нужно в нежилом сухом помещении.
7. Во время работы на пасеке желательно одеть противогаз, на руки — резиновые перчатки.
8. При использовании новых растворов после работы с предыдущим следует прочистить ёмкость.
9. При отправке на длительное хранение дым-пушку следует вычистить керосином.
10. Чтобы исключить гибель пчёл после неэффективной обработки, нужно осмотреть семью после процедуры. Есть препараты, к которым клещи привыкают, — их периодически нужно менять.

Важно! Если вы разводите «Бипин» в воде, помните, что её температура не должна быть выше +40°С.

При наличии инструментов и хотя бы начальных знаний в токарном деле или механике, сделать дым-пушку своими руками не сложно. Если же вы предпочитаете покупной агрегат, то внимательно читайте инструкцию по его применению, чтобы не нанести вред себе и пчёлам.

Изготовление своими руками

На прилавках специализированных магазинов предлагается большой ассортимент оборудования для обработки пчел своими руками, но при желании, аппарат можно собрать самостоятельно. Здесь нужны определенные знания в области токарного дела. Если их нет, то лучше не рисковать.

Когда нет желания покупать варомор (пушку для обработки пчел) заводского производства, можно обратиться к специалистам, занимающиеся подобными работами. Видео как собрать варроед для обработки пчел от клещей, насекомых:

Конструктивные элементы для того, что бы собрать варомор (дым-пушка) своими руками, приобретаются в магазинах:

• Строительные;
• Автомобильные запчасти.

Что именно нужно купить, чтобы собрать варомор своими руками для обработки пчел от паразитов:

• Горелка газовая;
• Пластиковая емкость. Сюда будет наливаться лекарственное средство. Можно взять баллончик из-под пульверизатора;
• Насос, который будет подавать топливо;
• Болты для крепления оборудования;
• Форсунка. Механизм устанавливается на конце трубки, обеспечивает равномерное распределение пара внутри пчелиного домика;
• Обязательно понадобятся колбы. Как правило, это специальные колбы, устанавливаемые в искрогасителях, краскораспылителях. Рекомендуется брать запчасти от отечественных автомобилей;
• Тормозная трубка автомобиля;
• Газовый баллончик.

Варомор (дым-пушка) своими руками собирается следующим образом (схема):

• Газовая горелка соединяется с баллончиком, где содержится газ;
• На трубках насоса необходимо сделать резьбу. На полученную резьбу устанавливаются трубки штуцера. Для того, чтобы соединение было герметичным, нужно предварительно на место установки штуцера намотать фумленты;
• Часть тормозной трубки должна иметь вид спирали, чтобы нагрев лекарственного раствора был результативным. Достаточно сделать пять витков, чтобы механизм работал правильно. На конце трубки устанавливается сопло. Есть одно важное замечание: колба, взятая от искрогасителя должна иметь диаметр больше, чем взятая тормозная трубка на 10 мм;
• В колбе делается множество отверстий, приваривается пластинка, где уже есть отверстие для установки муфты, трубки;
• Теперь нужно сделать отверстия во фланце. Здесь будет происходить фиксация колбы от краскораспылителя.

Дым-пушка варомор своими руками собран. Теперь нужно сделать калибровку, путем регулирования подачи жидкости до 1 кубического сантиметра.

Заправка и обслуживание

Готовый лекарственный раствор заливается внутрь емкости, откуда будет производиться подача жидкости для подогрева.

Для продления срока службы оборудования следует соблюдать правила эксплуатации, обслуживания:

• Не следует аппарат разбирать, если в этом нет нужды. Также отсутствие специальных знаний приведет к разгерметизации узлов, невозможности его дальнейшего использования;
• При использовании смеси: этиловый спирт, щавелевая кислота, тимол, то после каждого использования требуется промывать систему для предотвращения образования накипи. Для этого используются уксус столовый;
• Фильтр требует периодической чистки;
• Перед тем, как отправить дым-пушку на длительное хранение, следует промыть рабочую систему с помощью керосина.

В постоянном уходе нуждается, заводское оборудование, самодельная пушка для обработки насекомых.

Чертеж для сбора дым-пушки Варомор своими руками

Неплохая дым-пушка для пчел собирается с горелкой «Atex». Элемент легко присоединяется и снимается за счет прижимных винтов. Чтобы отсоединить горелку, отпускают болт на фланце и бачке. Элемент проворачивают на 90 о , после чего он легко отсоединяется.

Особенности конструирования подставки под улей

Змеевик выгнут из медной трубки диаметром 6 мм. Толщина ее стенок не менее 3 мм. Внутренний диаметр трубки получается тоже 3 мм. За счет толстых стенок из теплоемкого металла змеевик дым-пушки быстро нагревается, но дольше остывает.

Оптимальные габариты самодельной горелки 70х35 мм. Наружный кожух выгибают из листа нержавейки. На фланце и заглушке горелки предусматривают бортик около 5 мм для удобства сборки конструкции. После соединения деталей в кожухе сверлят отверстия диаметром и шагом друг от друга 6 мм. К фланцу приваривают ручку. Второй конец медной трубки произвольно прижимают хомутом к газовому баллону. Насадку на распылитель делают диаметром 15 мм. Деталь вытачивают на токарном станке или снимают сопло с бытовой газовой печки.

Сборка дымовой пушки для обработки пчел

Собирается по инструкции дым-пушка для обработки пчел в следующем порядке:

1. Соединяют газовый баллон с горелкой. На медной трубке нарезают резьбы, накручивают штуцера. Уплотняют резьбовое соединение ФУМ лентой.
2. Трубке придают форму спирали из пяти витков. Наружный диаметр заготовки на 10 мм меньше толщины колбы искрогасителя. Спираль помещают внутрь колы ближе к концу для лучшего прогрева. На конец трубки накручивают сопло от бытовой газовой печки.
3. Колбу искрогасителя перфорируют. Спереди приваривают полосу с отверстием для закрепления медной трубки. Сзади колбы крепят муфту для соединения с горелкой. После сборки край горелки должен выходить 10 мм за фланец. Соединяют заготовки сваркой. Можно на фланце просверлить отверстия и стянуть болтами.
4. Устанавливают пластиковую емкость для раствора. Подойдет колба от краскопульта вместимостью 200 мм.

После сборки всех элементов градуируют подачу раствора топливным насосом. По центру лапки сверлят отверстие, вставляют винт. Внутрь сопла вводят раствор, регулируют подачу 1 см 3 жидкости.
